【科技Talk】“芯”时代新动力 英特尔Meteor Lake亮相 为PC注入超强AI处理器

报道:本刊 林德成

报道:本刊 林德成
照片:提供

ADVERTISEMENT

当ChatT崛起之后,生成式(Generative )几乎把AI推向高峰,颠覆了传统文化创意产业、金融行业和教育机构。许多公司纷纷引入这项技术,开发各式应用,以便能从中获益。

在美国加利福尼亚州圣何塞市刚落幕的 Innovation 2023大会上,英特尔首席执行员基辛格()把话题聚焦在AI,声称正努力地将AI引入到每个平台,包括客户产品、边缘计算、云端等服务。

英特尔推出的Meteor Lake处理器是为笔电而设,让用户可以在笔电运行生成式AI的聊天机器人,不用担心自己的敏感数据被外泄。

他还特别提及了“芯经济”(Siliconomy)一词,指出“芯经济”是一个不断在增长的经济形态。目前产业的规模已经达到5740亿美元,并驱动着全球8兆美元的技术经济(tech economy)。

步入AI时代,无形中也带动了“芯经济”的发展,各个领域产业需要计算力,芯片就要更强大和具有高效性能。基辛格在大会上抛出一项数据,在过去5年,互联网设备已经增加了4倍。预计未来10年内,互联网设备数量将会增长15倍。

“一切都变得智能,AI代表了一个世代的转变,改变了计算(computing)的使用方式,并催生了芯经济。”

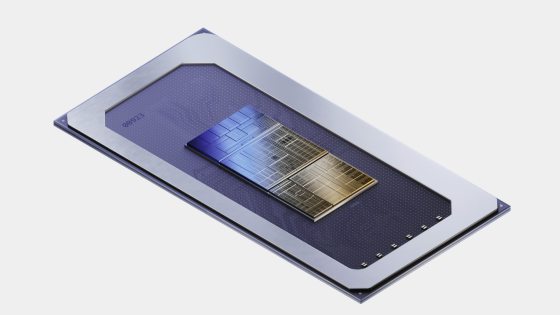

Meteor Lake处理器显示了英特尔未来的发展方针,将PC和AI相互融合,以满足现代用户对AI的需求。(图:截自
Intel Newsroom的YouTube频道)

AI PC的时代驾到

无论是数据分析、语言处理、图像识别到深度学习模型,AI扮演了很重要的角色。目前,AMD、高通和英伟达已经在为AI布局,大力普及AI应用和市场规模。

英特尔作为全球最大的半导体芯片制造商,更希望芯片能够在电脑运行生成式AI软件,而不必动用云端来获取计算力。随后,基辛格直接向出席者展示代号为“”的英特尔Core Ultra。这款处理器拥有专门处理AI运算的,能够在PC运行复杂的AI运算,去满足用户的AI需求。

笔电搭载Meteor Lake处理器之后,可以运行微软的AI助手“Copilot”。(图:截自
Intel Newsroom的YouTube频道)

他强调,AI将会重塑用户使用个人电脑的体验。“我们正在开创AI PC的新时代。”

采用EUV光刻工艺

英特尔在大马设厂已有51年历史,该公司早前在举办Intel Tech Tour,并邀请【】参观封测厂,以及聆听专家分解Meteor Lake的制作工艺。

早在2022年,英特尔便公布了“造芯”的路线图,计划未来4年内,落实Intel 7、Intel 4、Intel 3、Intel 20A和Intel 18A的5个制程节点(nodes),而刚亮相的Meteor Lake处理器便采用最新的Intel 4(7nm)制程工艺。

Intel 4被视为英特尔40年来最重大的架构改变,其制程工艺、芯片架构、封装技术都与上一代截然不同。比方说英特尔首次动用极紫外光刻(EUV)技术,让晶圆容纳更多晶体管,以提高芯片性能。同时,EUV光刻技术还能简化整个制作过程,令制作步骤减少3至5倍。

此外,相较于Intel 7,Intel 4的能源效率(power efficiency)提高了20%,可以延长电脑电池的寿命。

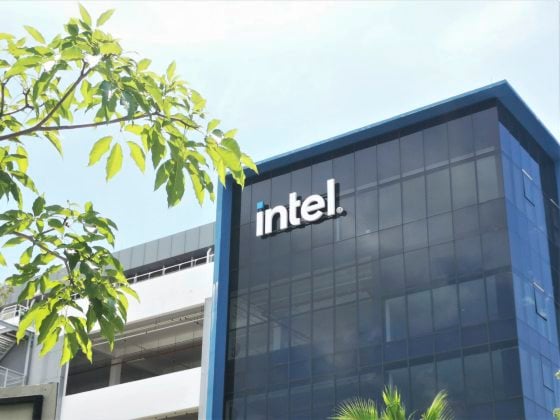

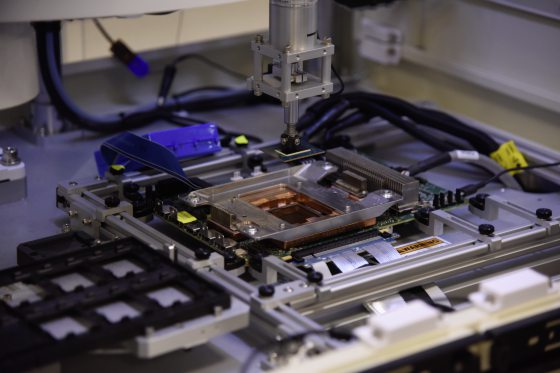

在1972年,英特尔首次在槟城设厂,至今已有51年历史。英特尔在大马一共雇用了1万5000人,而其中6000人任职于芯片设计中心。该公司基今年8月份在槟城举行Intel Tech Tour,并邀请【e潮】参观封测厂,以及聆听专家分解Meteor Lake的制作工艺。

4个模块集一身

以往英特尔会把所有功能集合在一个芯片里面,而Meteor Lake却采用了创新的分离式模块架构设计,把不同尺寸的模块(tile)拼接在一起。

在Foveros 3D封装技术的帮助下,Meteor Lake整合了4个不同功能的模块──计算模块、SoC模块、IO模块和GPU图形模块。

如同上一代,CPU计算模块有两个内核,分别是Redwood Cove微架构的“性能核”(P-Core),以及Crestmont微架构的“能源效率核”(E-Core)。比较特别的是,英特尔在SoC模块额外加了一个Crestmont微架构的“低功耗能源效率核”(Low Power Island E-Core,LP E-Core)。

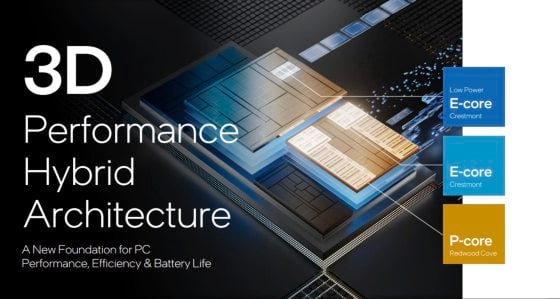

这3个核组合起来,变成了一个名为“3D混合效率”(3D Performance Hybrid)的架构。那么LP E-Core有什么用途?所谓杀鸡焉用牛刀,如果LP E-Core能完成的事,就不需要劳烦到P-Core或E-Core。

Meteor Lake有一个“3D混合效率”(3D Performance Hybrid)的架构,可以依据任务需求去分配使用哪一个模块核心。如果LP E-Core能完成的事,就不需要动用到大核P-Core或E-Core。

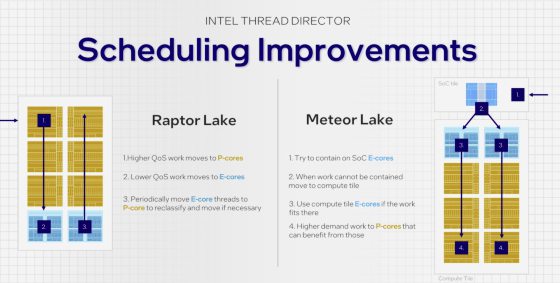

举一个例子,用户播放视频时,不用太多运算能力。Meteor Lake的“调度器”(Thread Director)会先动用低功耗的LP E-Core。如果真的需要更高的功率和运算,才会把工作推给CPU的双核。

另外,归功于分离式模块架构设计,每一个模块都有单独的电源管理控制器(PMC)。所以如果电脑只用到SoC模块,其他模块就可以关闭,以达到省电的效果。

内建处理AI运算的NPU

正如基辛格所说,以后是AI PC的时代。倘若设备本身具有AI运算能力,便可以提高效率、降低延迟,还能保护用户的个人隐私,无需担心资料外泄。

英特尔的NPU就位于Meteor Lake的SoC模块,能够处理生成式AI任务、增强图像画质、音讯降噪等。虽然有NPU,但不代表只有它在处理AI任务。如果想要高效和流畅的体验,Meteor Lake的“调度器”也是会动用到CPU计算模块。

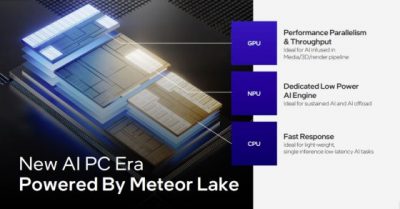

NPU是一个多引擎的架构,而该架构有两个神经计算引擎(neural compute engines)。

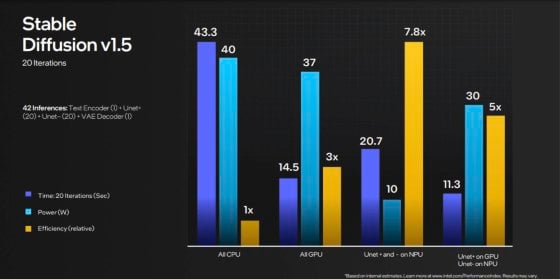

在Intel Tech Tour的活动上,专家以AI图像生成工具Stable Diffusion为例。在图像演算过程中,如果完全交给CPU处理,需要43.3秒,功耗是40W,效率非常低。换成GPU会快很多,大约是14.5秒,但是功耗还是很高,依然要37W。

倘若交给NPU,时间和功耗都有明显下降,分别是20.7秒和10W。如果交给GPU和NPU同时处理,时间就快很多,只需11.3秒,功耗是30W。

整合Intel Arc显卡

在图像技术方面,英特尔也交出诚意,把Intel Arc显卡(Xe-LPG架构)整合到Meteor Lake处理器上面,让用户享有独立显卡的体验。

据资料显示,Meteor Lake这颗Arc内显搭载了8个Xe核心、8个光追单元(Ray Tracing Units)、8个采样器、4个像素后端(Pixel Backend)等等。若与第12代英特尔Core处理器的Iris Xe显卡相比,Meteor Lake的性能功耗比(Performance per watt)提升了两倍,用户可以享有高解析度和流畅的游戏画面。在剪辑视频或绘图时,它也能以高画质格式去渲染画面。

不过,英特尔似乎把重心放在SoC模块。Meteor Lake的GPU图形模块没有多媒体引擎(Xe Media Engine)、显示引擎(Xe Display Engine),反而移到SoC模块。

以AI图像生成工具Stable Diffusion为例。在图像演算过程中,如果完全交给CPU处理,需要43.3秒,功耗是40W,效率非常低。如果换成NPU,时间和功耗会大幅缩短,分别是20.7秒和10W。

先说多媒体引擎,它可以支持8K 60fps 10bit HDR解码、8K 30fps 10bit HDR编码。而编码格式包括了VP9、AVC、HEVC,甚至是最新的AV1视频编码。

至于显示引擎可以支持HDMI 2.1、Display Port 2.1、eDP 1.4的连接标准。它还能够输出8K 60fps HDR,外接4个4K 60fps HDR,以及1080P和1440P 360fps的画面。

英特尔强调,未来“AI is everywhere”,相信这颗Meteor Lake会为用户带来新的体验。据基辛格透露,它将会在12月14日推出市场。
